POSITAL絕對值編碼器 一款極致緊湊空間用編碼器

       POSITAL絕對值編碼器 一款極致緊湊空間用編碼器!-眾多的法蘭和外殼解決方案得到了新的補充成員–緊湊的27mm外殼長度設計！該類型有絕對單圈或增量版本，具有多種通信接口和電纜長度選項。堅固、可靠和高度精確，這些編碼器最適合在緊湊的空間中使用!

POSITAL絕對值編碼器

產品特點：

?設計緊湊，長度為27mm

?防護等級高達IP65

?分辨率高達16位（絕對）；16384PPR（增量）

?通信接口：模擬、SSI、CANopen、可編程HTL和TTL

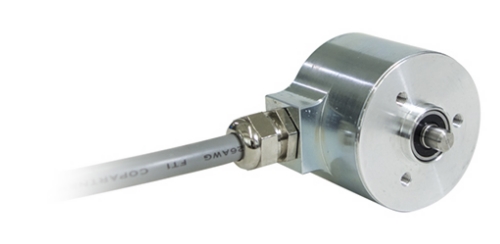

POSITAL絕對值編碼器 UCD-AC006-0013-0340-ARW

產品參數如下：

接口       電流型模擬量

電源電壓       8 – 32 VDC

最大負載電阻       500 Ω

模擬量精度    @ 20 mA = ±20 μA （在正常的供電情況下）

線性度    0.15%

工作溫度       -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)

傳感器

技術       磁性

單圈分辨率    13 位

精度 (INL)    ±0.0878°（≤12位）

周期 基本傳感器  < 100 μs

最小測量范圍       0 – 11.25°

機械數據

材料       鋼+鋁

法蘭形式       Clamp, ? 37 mm

軸的類型       Solid, Single Flat, Length = 5 mm

軸的直徑       ? 5 mm (0.20")

軸的材料       不銹鋼 V2A (1,4305; 303)

最高機械速度       ≤ 12000 1/min

耐沖擊性       ≤ 100g (6毫秒半弦波, EN 60068-2-27)

持久的抗沖擊性    ≤ 10G（16毫秒半弦波，EN60068-2-29）

電氣連接

電纜長度       10 m [394"]

電纜直徑       6 mm (0.24 in)

最小彎曲半徑       46 mm (1.81") 固定, 61 mm (2.4") 彎曲
