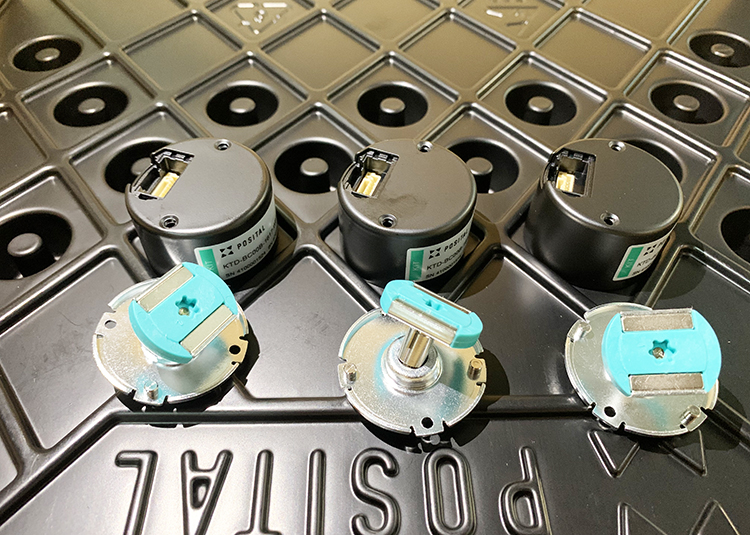

伺服電機編碼器
文章來源：上海開地電子有限公司 發布時間：2025/01/20 點擊數：
在現代工業自動化和控制系統中，伺服電機編碼器扮演著至關重要的角色。它能夠精確測量電機的位置、速度和方向，為系統提供準確的反饋信息，實現高精度的運動控制。伺服電機編碼器作為伺服系統中的關鍵部件，其性能和可靠性直接影響著整個系統的運行效果。我們就來深入了解一下伺服電機編碼器的原理、類型、精度、安裝、調試、維護以及故障排除等方面的知識。
一、編碼器原理
編碼器是一種將機械運動轉換為電信號的裝置。其工作原理基于光電效應、電磁感應或電容變化等。常見的編碼器有增量式編碼器和絕對式編碼器。
增量式編碼器在電機旋轉時，通過檢測光信號或電磁信號的變化來產生脈沖序列，從而計算出電機的速度和相對位置變化。
絕對式編碼器則在每個位置都有唯一的編碼值，能夠直接讀取電機的絕對位置，無需進行初始位置校準。
二、編碼器類型
1. 光電編碼器：利用光電轉換原理，通過光柵盤和光電檢測裝置來測量電機的運動參數。具有精度高、響應速度快的優點，但對環境要求較高。
2. 磁性編碼器：基于磁性感應原理，通過檢測磁場的變化來獲取位置信息。具有抗干擾能力強、可靠性高的特點。
3. 電容編碼器：利用電容變化來測量位移，具有分辨率高、精度好的優勢。
三、伺服電機編碼器精度
編碼器的精度直接影響著伺服電機的控制精度。精度通常由分辨率和誤差兩個指標來衡量。
分辨率表示編碼器能夠測量的最小位移量，單位通常為線數或位數。分辨率越高，測量精度就越高。
誤差則包括線性誤差、重復精度等，這些誤差會影響編碼器測量結果的準確性。
四、伺服電機編碼器安裝
正確的安裝是確保伺服電機編碼器正常工作的關鍵。在安裝時，需要注意以下幾點：
1. 安裝位置要準確，確保編碼器與電機軸的同心度和垂直度。
2. 安裝時要避免過大的軸向和徑向力，以免損壞編碼器。3. 連接電纜要固定可靠，避免受到拉扯和扭曲。
五、伺服電機編碼器調試
伺服電機編碼器安裝完成后，需要進行調試以確保其正常工作。調試過程包括：
1. 設定編碼器的參數，如分辨率、脈沖數等。
2. 進行零位校準，確保編碼器的初始位置準確。
3. 測試編碼器的輸出信號，檢查其是否穩定、準確。
六、伺服電機編碼器維護
為了延長伺服電機編碼器的使用壽命，需要定期進行維護。維護工作包括：
1. 清潔編碼器表面，防止灰塵和油污影響其性能。
2. 檢查連接電纜是否有破損、松動等情況。
3. 定期對編碼器進行校準和檢測，確保其精度符合要求。
七、伺服電機編碼器故障排除
當伺服電機編碼器出現故障時，需要及時進行排除。常見的故障有：
1. 信號丟失或不穩定：可能是連接不良、電纜損壞或編碼器內部故障導致。
2. 精度下降：可能是由于編碼器磨損、污染或安裝不當引起。
3. 零位偏移：可能是由于機械振動、沖擊或調試不當造成。
針對不同的故障，需要采取相應的排查和解決措施。
